大数据监控平台拼接屏方案

当前，视频技术正经历从高清显示向4K、8K等超高清显示演进阶段。加快超高清视频产业发展，能够更好地满足新时代人民群众文化生活消费升级需求、带动信息产业整体升级。预计未来5年，我国超高清视频产业将迎来发展黄金期，行业亟需在内容、网络、终端领域整体推进共同发展，终端显示领域对硬件发展提出更高的要求。下面分享两种深圳华融电子拼接屏超高清显示解决方案。产品应用场景：大数据展示、地产售楼处区位图、触摸互动展厅、物联网管理中心、智慧展厅、大型监控管理中心、智慧车站（机场、高铁）等。

很多用户才接触到拼接屏类产品，对各种不同的视频处理方案难从简单的沟通上明白实用性及成本问题。此拼接屏方案可给到用户一定参考，让有做监视器需求的用户无论是选择普通led电子屏，还是液晶拼接墙等都能做出较准确的需求判断。

示例一：拼接屏传统超高清显示（以4*4拼接屏为例）

1、设备组成

①　液晶拼接显示屏4行4列，物理拼缝可选择（3.5mm、1.8mm、0.88mm等）

②　外置图像拼接处理器（HDMI输入：4路4k 60HZ，输出：16路）

③　多频显卡4口HDMI/DP（根据屏数量配置输出接口数量）

④　服务器电脑主机

⑤　安装机架（机柜），线材

2、系统组成拓扑图

3、设计说明

3.1、拼接屏4行*4列，显示画面实现点对点，不变形不拉伸。整屏分辨率宽7680 *高4320。

3.2、多频显卡：4口4K@60HzHDMI/DP输出，一路Windows主界面，三路扩展画面。

3.3、外置图像拼接处理器：输入：4路4K@60Hz  HDMI/DP，输出：16路HDMI。

3.4、服务器主机：高性能处理器（I7 9700、I7  10700、至强系列等），内存32G以上，固态硬盘。

3.5、实现连接说明：

①　以上拓扑图为例，安装要求硬件安装布置到位。

②　服务器多频显卡输出4路4K@60Hz HDMI/DP 连接到外置图像拼接处理器输入板卡上（一路主界面、三路扩展界面）。

③　通过外置图像拼接处理器把多频显卡信号分别切换到拼接屏1-4区域（每个区域为2X2一组屏），每组分辨率宽3840 X 高2160 。

④　通过多频显卡驱动管理程序，把4路信号拼接成完整画面。

4、实现案例

示例二：创新拼接屏超高清显示（3行X 4列为例)

1、设备组成

①　液晶拼接显示屏3行4列，物理拼缝可选择（3.5mm、1.8mm、0.88mm等）。

②　视享云盒图像拼接器。

③　多频显卡4口HDMI/DP（根据屏数量配置输出接口数量）。

④　服务器电脑主机。

⑤　安装机架（机柜），线材。

2、系统组成拓扑图

3、设计说明

3.1、拼接屏3行X 4列，显示画面实现点对点，不变形不拉伸。整屏分辨率宽7680 X高3240。

3.2、多频显卡：4口4K@60HzHDMI/DP输出，一路Windows主界面，三路扩展画面。

3.3、服务器主机：高性能处理器（I7 9700、I7  10700、至强系列等），内存32G以上，固态硬盘。

3.4、实现连接说明：

①　以上拓扑图为例，安装要求硬件安装布置到位。

②　服务器多频显卡输出4路4K@60Hz HDMI/DP 到拼接屏第三行1-4标号视享云盒图像拼接器（一路主界面、三路扩展界面）。每列拼接屏画面为宽1920X高3240（不变形不拉升画面）。

③　通过多频显卡驱动管理程序，把4路信号拼接成完整画面。

4、实现案例

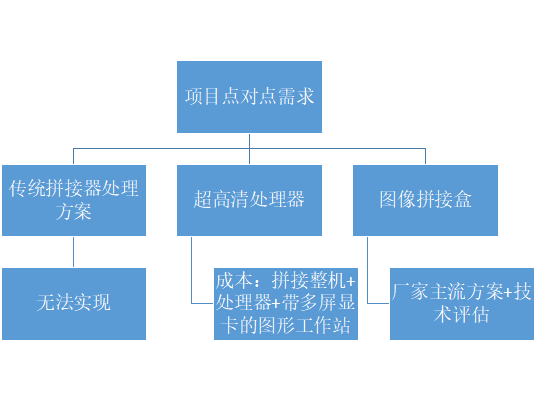

 项目方案配置流程图如下：
